Biaxiálne 90 -stupňové tričko ROZETE NÁVRH

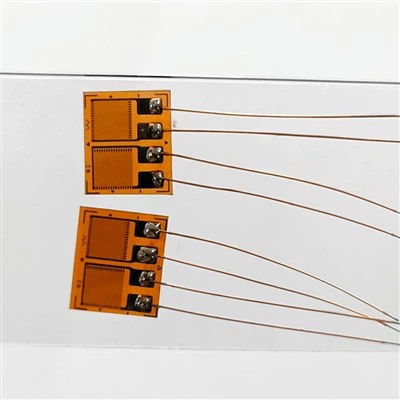

Biaxiálne 90 -stupňové tričko ROZETOVÉ NÁKLADY BB série BB označované ako 90 -stupňové rozety, tieto tenzomery sa skladajú z dvoch meracích prvkov orientovaných kolmo navzájom. Používajú sa v aplikáciách, kde sú známe smery hlavného kmeňa. Jeden merací prvok je zarovnaný so smerom kmeňa . 90 ROZETOVÉ NÁKLADY ROZETOVÉHO ROZETY DÁVAJTE NA PLAVNÉ MRISTICKÉ obvody. Celé mostné obvody je možné vytvoriť aj pomocou viacerých rozetov.
Model: BB Series
Materiál nosiča: fenolický aldehyd /polyimid /epoxid
Meranie materiálu: fólia (zliatina medi niklu, konštantan alebo karma)
Odpor: 350-1000 ohm
Prvky: 2
Terminály: 3 alebo 4
Prevádzková teplota －30- ＋ 80 stupňov, rozsah kompenzácie teploty ＋ 10- ＋ 80 stupňov
Tri (3) spájkovacie body, dlhé výrazy stabilné.
| Model | Veľkosť mriežky (mm) |
Veľkosť základne (mm) | Vzdialenosť mriežky (mm) |
| BF (BA/BE) 350-2BB | 2.6×3 .3 | 6.3×7 .6 | / |
| BF (BA/BE) 350-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| BF (BA/BE) 1000-2BB | 2.6×3 .0 | 6.3×7 .5 | / |
| BF (BA/BE) 1000-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 350 - 3bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 1000 - 3bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
Aplikácie:
Ohybové lúče:Štrukturálne komponenty ako I - lúče, konzoly alebo strojové rámce.
Monitorovanie axiálneho zaťaženia:Stĺpce, vzpery alebo kravaty pri napätí/kompresii.
Tlakové nádoby:Meranie obruče a axiálne napätia v potrubiach alebo nádržiach.
Testovanie automobilov:Zasuvené ramená, komponenty podvozku alebo brzdové pedále.
Priemyselné stroje:Lisy, žeriavy alebo robotické ramená vystavené ohybovému zaťaženiu.
Príklad prípadu použitia:
Monitorovanie ohybového stresu v robotickej ramene:
Nainštalujte meradlá série BB na 90 stupňov na horných a dolných povrchoch ramena.
Pripojte sa k systému získavania údajov v polovici - Bridge Režim.
Zmerajte skutočné - Časové ohybové napätie počas prevádzky, aby ste optimalizovali kapacitu užitočného zaťaženia a zabránili preťaženiu.
Kedy používať sériu BB vs. HA:
BB Series (90 stupňov):Najlepšie pre ohýbanie, axiálne zaťaženie alebo aplikácie, ktoré si vyžadujú kompenzáciu teploty v polovici - Nastavenie mosta.
HA séria (45 stupňov):Optimalizované pre meranie strihového/torzného kmeňa.
Pre presné špecifikácie série BB sa obráťte na údaje výrobcu alebo technickú podporu.
Poznámka:Ostatné modely a veľkosti sú k dispozícii podľa požiadavky zákazníka
MOQ: 20ks
