Dynamický snímač krútiaceho momentu, dynamický prevodník krútiaceho momentu

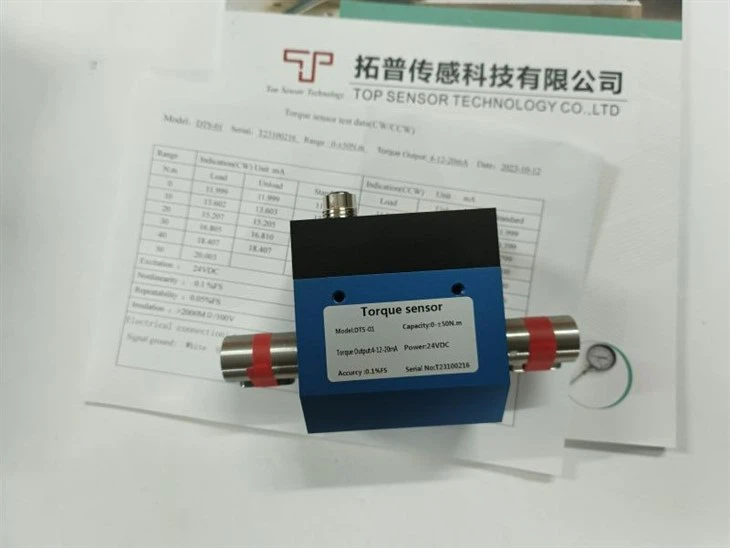

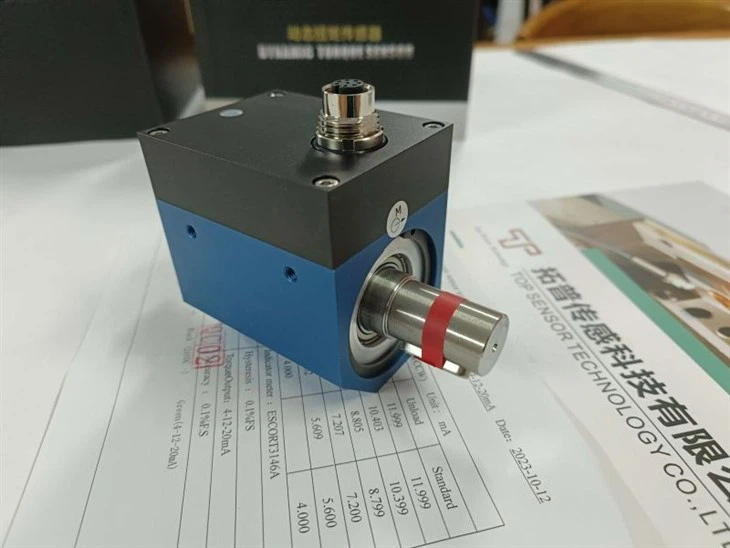

DTS-01 Rotačný snímač krútiaceho momentu typu klzného krúžku

Model: DTS-01

Kapacita: {{0}}.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100/ 200/300/500 Nm

Presnosť: ±{{0}}.1; ±0.3; ± 0,5 % FS

Výstupná citlivosť: 1.0-1,5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

Vlastnosti:

1, Snímač krútiaceho momentu pozostáva z tenzometra a integrovaného obvodu s vysokou presnosťou a stabilným výkonom.

2, s vynikajúcou dlhodobou stabilitou

3, S kľúčovým pripojením na oboch koncoch

Maximálne 4 4000 ot./min

Technická špecifikácia:

Rozmer: mm

rozmer kľúčovej drážky: dxhxš 22x3,5x6mm

1, Oblasť použitia

Dynamický snímač krútiaceho momentu série DTS je presné zariadenie na meranie krútiaceho momentu a mechanickej spotreby energie. Aplikuje sa hlavne v

1.1 Elektromotor, motor motora, spaľovací motor a iné rotačné zariadenia.

1.2 Ventilátor, vodné čerpadlo, momentový kľúč

1.3 Vlak, auto mobil, traktor, lietadlo, loď, ťažobný stroj

1.4 Systém recyklácie vody

1,5 viskozimeter

1.6 Spracovateľský priemysel

2, Požiadavka na inštaláciu

2.1 Vhodné pre vertikálnu aj horizontálnu inštaláciu

2.2 Všetky nakladacie zariadenia, snímač krútiaceho momentu, energetické zariadenia by mali byť inštalované na pevnej plošine, aby sa zabránilo nadmerným vibráciám. V opačnom prípade to môže spôsobiť nestabilné čítanie, znížiť presnosť alebo dokonca poškodiť snímač krútiaceho momentu.

2.3 Použite elastickú kolíkovú spojku

2.4 Na upevnenie strednej časti snímača krútiaceho momentu sa odporúča pružné upevnenie. Neaplikujte pevné upevnenie.

2.5 Tolerancia sústrednosti nakladacieho zariadenia, snímača krútiaceho momentu a energetického zariadenia by mala byť menšia ako Φ0,05 mm.

3, Inštalačné kroky

3.1 Potvrďte vzdialenosť medzi energetickým zariadením a nakladacím zariadením na základe typu pripojenia hriadeľa a dĺžky snímača krútiaceho momentu. Upravte medzeru medzi osovou čiarou (napájacieho a nakladacieho zariadenia) a referenčnou rovinou, uistite sa, že súosovosť medzi nimi je menšia ako Φ0,03 mm, potom pripevnite napájacie a nakladacie zariadenie na pomocnú rovinu.

3.2 Nainštalujte spojku na každý hriadeľ

3.3 Upravte vzdialenosť medzi snímačom krútiaceho momentu a základnou rovinou, uistite sa, že koaxiálnosť medzi ich osovou čiarou a osovou čiarou napájacieho a zaťažovacieho zariadenia je menšia ako Φ0,03 mm. Potom upevnite snímač krútiaceho momentu na referenčnú rovinu.

3.4 Upevnite spojku, inštalácia je dokončená.

4, Normálne spôsoby inštalácie

4.1 Keď je rýchlosť nižšia ako 300 ot./min, nedochádza k častému otáčaniu v smere a proti smeru hodinových ručičiek, na spojenie so snímačom krútiaceho momentu je možné použiť nejaký flexibilný predmet a zabrániť mu v otáčaní.

4.2 Keď sú otáčky vyššie ako 300 ot./min, pri častom otáčaní v smere a proti smeru hodinových ručičiek, je potrebná upevňovacia doska na prednej aj zadnej strane snímača krútiaceho momentu. Pridajte 2-3 mm silikónovú gumu do stredu snímača krútiaceho momentu a upevňovacej dosky s 15%-20% kompresiou, aby ste zabránili stuhnutiu spojenia.

voliteľné príslušenstvo

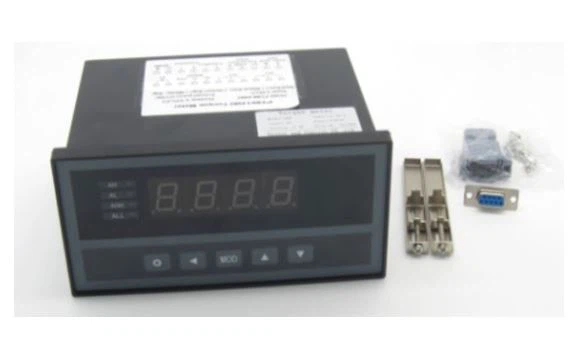

	Merač krútiaceho momentu Príslušenstvo: inštalačné náradie Len zobrazenie hodnoty krútiaceho momentu Kábel; Kábel snímača krútiaceho momentu Voliteľné: Podpora RS232

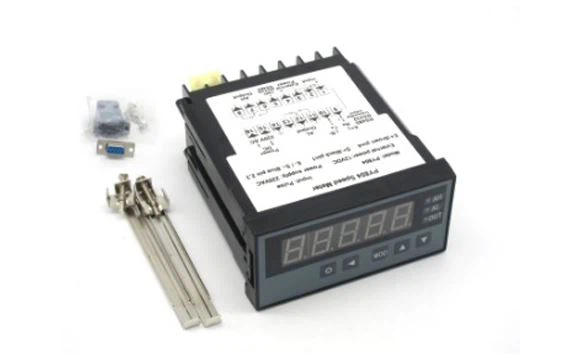

	Merač rýchlosti Príslušenstvo: inštalačné náradie Len zobrazenie hodnoty rýchlosti Kábel; Kábel snímača krútiaceho momentu Voliteľné: RS232.

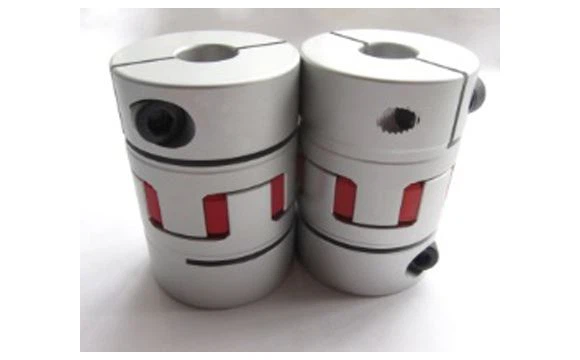

	Spojka Hliník pre malú kapacitu Legovaná oceľ pre strednú kapacitu Nerezová oceľ pre veľkú kapacitu
	softvér 1, Podpora zobrazenia údajov, ukladanie, sťahovanie. 2, Schopný zobraziť údaje o krútiacom momente, rýchlosti a spotrebe energie, ak k nemu pripojený merač podporuje tieto funkcie.
	Vysielač: Na konverziu mv/v výstupu na analógový výstup, napríklad 0-5V / 0-10V/ 4-20mA
